產品介紹:

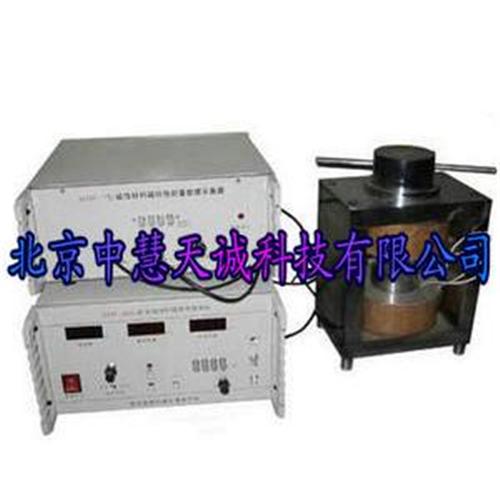

本裝置用于檢測永磁材料的指標剩磁(Br)，矯頑力(BHc，JHc)磁能積(BH)m，采用電子積分器，經計算機數據采集，處理后打印出退磁曲線、內稟退磁曲線、磁能積曲線，并打印出剩磁、矯頑力 、內稟矯頑力、MAX磁能積等。適用于鋁鎳鈷、永磁鐵氧體及粘結永磁材料等產品的生產檢驗。 檢測原理： 永磁材料性能的指標主要有剩余磁感應強度Br，矯頑力BHc,內稟矯 頑力JHc和，磁能積(BH)m等參數。 當永磁材料未磁化時(H=0，H為外磁場強度)，不表現出磁性能，處于曲線的坐標原點，逐漸增加磁化場H，磁感應強度B隨之增加，磁極化強度也增加，再繼續增加磁化場時，B和H成線性增加，磁極化強度不再變化，這時，磁體的磁化已到飽和，從未磁化到飽和磁化的這段曲線，叫做材料的起始磁化曲線(OSA段)。 當磁體的磁化達到飽和，逐漸減小磁化場H，磁感應強度B隨之減小，但并不恢復到原來的起點O，而是保留固定的磁性，這時的磁感應強度B叫做剩余磁感應強度，用Br表示，若要使磁體的磁感應強度減到0（B=0），應加一相反方向的磁化場，當反向磁場大到規定程度時，磁體的磁感應強度B=0，使磁體B=0所需的反向磁化場的大小，叫做矯頑力，用BHc繼續增加磁化場使磁，化強度J=0，此時的磁場強度叫做內稟矯頑力，用jHc表示，以Br點到B Hc點這段曲線，叫做退磁曲線；以Jr點到JHc點的這段曲線, 叫做內稟退磁曲線。 磁體內部B和H乘積的MAX值，叫做MAX磁能積，用(BH)m表示。對于永磁材料，希望Br，BHc，JHc，BH）m等值越大越好。 為了測量磁性能，先將磁體飽和磁化，然后將回到零，加反向磁場后可得退磁曲線。 磁場由電磁鐵和可調雙向穩流電源產生，磁場H采用霍耳探頭及集成電路組成的線路測量，B和J的測量，由電子積分器所測的磁通量計算得到，測量值經A/D接口轉換后由計算機處理后獲得并可打印輸出。 規格參數： 電磁鐵極靴截面積：φ80mm，間距0~30mm可調 穩壓電源正向：0~15A粗調，反向0~3A細調，并可正反向掃描輸出。 MAX磁化場：10mm、1500mT 測量范圍： 磁場測量：0~2000KA/m 磁通測量：2mWb、20mWb、200mWb、2000mWb（毫韋伯）四檔 分辨率：1uWb（1微韋伯） 可與X-Y記錄儀相接，畫出滯磁回線。 可與接口及計算機、打印機相接畫出退磁曲線、內稟退磁曲線、磁能積曲線，打印出剩磁（Br）、矯頑力BHc、內稟矯頑力JHc、，磁能積 BH）m等性能指標。 測量誤差：Br±2.5%、BHc±3%、JHc±3% BH）m±3.5% 供電電源：AC 220V，50Hz 注：1KA/m=12.56 Oe、1mT=10Gs、1KJ/m=0.1256MGOe 使用方法： 1.打開測試儀“電源開關”，選定“磁通測量”量程，并調零。 2.將樣品放入檢測線圈后夾入電磁鐵極頭中間，然后夾緊。 3.將H測量探頭離開磁極，調節測試儀“調零旋鈕”到表頭顯示為零。 4.將H測量探頭靠近樣品。 5.將“換向開關”拔到正向，將“手動”“自動”開關撥到手動，調節“磁場調節” 旋鈕。 5.將“換向開關”拔到正向，將“手動”“自動”開關撥到自動，將“上升” “下降”開關撥到上升。 6.打開接口儀和計算機，鼠標點擊“數據采集”，將接口“復位按鈕” 復位，進入數據采集狀態。 8.按回車鍵〈Enter.〉，選定文件名，按〈Esc〉退出“數據采集”狀態。 9.鼠標雙擊《數據分析》 圖標，單擊〈文件〉，單擊〈打開〉，單擊選定文件名，輸入樣品面積，線圈匝數，和線圈常數（線圈，即匝數、常數確定）， 選定磁通測量量程，點擊〈確定〉。屏幕待測曲線指標。并依據屏幕菜單進行操作，得到相關結果。 10.設置打印，并打印曲線指標。 注意事項： 換向開關操作前先將電流調到零。
|
