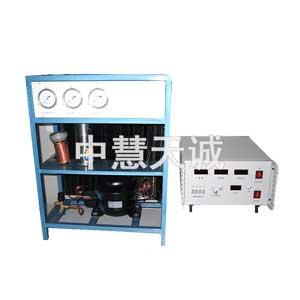

產品介紹: 小型制冷機制冷性能實驗儀是用于高校物理實驗教學的裝置。是由《小型制冷試驗機》和《制冷性能實驗儀》兩部分組成。制冷裝置采用適合于教學的壓縮機、冷凝器等制冷元件連接。蒸發器裝置安裝在真空保溫蒸發室內,內置加熱器、溫度計和攪拌器，制冷量由熱補償的原理測量。制冷機的熱過程分析，通過安裝在壓縮機排氣口、進氣口以及冷凝器未端的壓力與溫度傳感器得到數據。制冷量、蒸發室溫度及各檢測點的測試由制冷性能實驗儀數字顯示 實驗內容： 1.開機后制冷機蒸發室溫度—時間響應特性。 2.蒸發室處于不同溫度時，制冷機的制冷量測量，得到制冷量—溫度特性。 3.蒸發室處于不同溫度時，制冷機的實際制冷系數，熱過程分析的理論效率以及卡諾循環效率。 利用本實驗裝置，可以對實驗者進行如下的實驗思想與實際能力的教學與培訓： 1.熱平衡的建立，涉及熱補償、熱馳豫、熱平衡與系統誤差等概念與實際操作。 2.溫度與壓力的正確測量。 3.熱過程與效益分析，涉及壓力—比焓圖的認識與使用，工作狀態參數的采集與分析，實驗結果與理論推斷的差異與討論等。 規格參數： 蒸發室、排氣口、進氣口、冷凝器溫度測量： -30℃~20℃ 制冷量：0-150W 熱補償功率輸出、測量：0-150W 排氣口、進氣口、冷凝器末端壓力測量：-0.1~1.5Mpa 壓縮機功率測量：0~200W 時鐘顯示：0-999分 供電電源：AC 220V 50Hz
|
