激光準直儀 瑞士
型號：TSGEPARD 20BT |
貨號：ZH7168 |
產品簡介:
由于光電準直系統的高精度、穩定性，在機械工業，自動化及機械和建筑工程領域得到%應用。該激光準直儀能夠簡捷快速地完成測量任務，并實時顯示測量值，同時進行被測工件的校準、微調或在線測量。測量結果直接傳輸?shù)杰浖?，并可打印出結果。
由發射器和接收器組成。

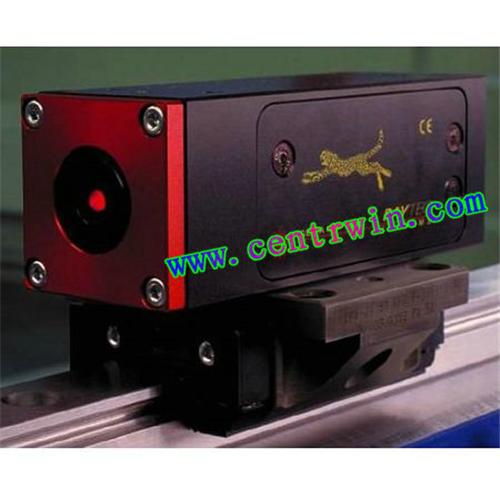

發射器是一款高穩定性的半導體激光器，在可視范圍內無誤差工作，尤其是軟件中的微調和安裝模塊可確保工件方便快捷地調整，內置二維高靈敏度的激光探測器PSD（即接收器）。
當觸及PSD的激光信號顯示出工件，的幾何位置的同時，便得出XY軸的mm值，通過沿著激光導軌移動接收器，工件的直線度（X值/直線）和平面度（Y值/垂直）便會在測量任務中同時完成。
發射裝置是一款高精度激光發射器，使用高穩定性，光纖耦合半導體的可見激光，內置精密校準裝置，確?？焖伲l(fā)射激光束。
接收器中的光電感應傳感器%，地（分辨率達1ppm）探測激光束,數字信號處理器可以避免%種的環境干擾，，處理測量數據。
來自傳感器的數據可通過藍牙無線，被傳輸?shù)接?jì)算機上，確保傳輸數據的，性和使用方便。提供標準無線連接方式的同時，還可選擇光纖電纜連接?？蓪?shí)現遠程控制，手持操作裝置可以直接遠程控制測量過程和軟件應用。
應用范圍：

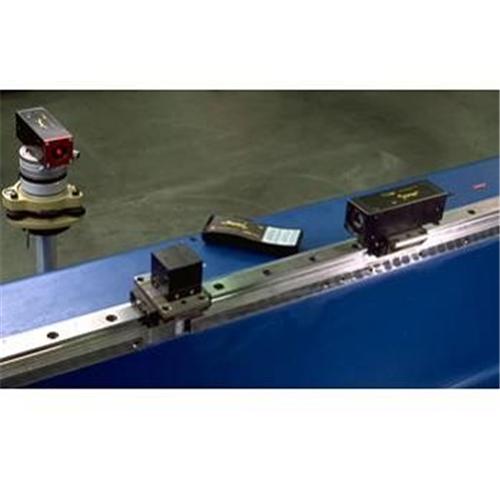

1.用于直線度測量及導軌、機床調整
2.鋼構框架校準
3.測量平臺或基座的平面度
4.測量和調整鐵軌、導軌、輥軸、地面波等的平行度
5.測量和校準軸承座、鉆孔
6.測量垂直度和%種調整
7.工件、機械定位
8.監測工件變形、撓度、位移
9.為提高測量精度進行環境分析
，規格：
發射器:≤1mW
激光功率:2
激光波長:約650nm
激光光束波形:圓形
激光束φin20m:約6mm
電源:鋰電池，7.2V
體積LXWXH:142X50X50mm
重量:730g（含電池）
μ-微調
測量范圍（X/Y）:15X15mm
分辨率:0.5μm
線性1）2）:0.4‰
重復性1）2）:±1.0μm
電源:鋰電池，7.2V
體積LXWXH:155X50X50mm
重量:640g（含電池）
系統
測量距離3）:0-30m
溫度范圍4）:10-45℃
包裝體積:460X350X110mm
含包裝重量:4kg
數據處
軟件功能:測量軟件可進行直線度、平面度、垂直度、工件校準等測量及數據處理
系統要求:Windows 系統
可選附件
遠距離數據傳輸裝置:延伸到100m
五角棱鏡:，角度誤差3arc sec.
備注：
1.在20℃條件下
2.在80%測量范圍內
3.根據環境條件
4.溫度變化可能影響測量結果
軟件應用：
測量數據記錄和評估軟件系統在WINDOWS操作系統下運行，可進行快速和高，的測量工件
直線度、平行度、垂直度、位置校準（工件定位）
發射器和接收器之間的直線度誤差可通過軟件自動修正，使用?Adaptive measuring method“模式可提高測量精度
在記錄測量值期間，數據以圖釋和數字方式顯示在電腦顯示屏上，大尺寸數字和圖形利于遠距離讀取
測量工作完成后，另有其它功能可用，比如自由選擇參考點（plumb-line method）模式，按照ISO1101以線性回歸為基礎的測量值表示，，面統計計算
作為標準設置，測量系列和設置參數都可作為測量報告打印出來，并保存在，的工作進程中
測量數據是以ASCII碼格式存檔，可使用常規的表單或數據軟件進行處理
標準配置：
圓柱形激光發射器
圓柱形激光接收器
遠程控制數據采樣器
藍牙適配器到 PC USB 接口
光纖適配器到 PC USB 接口
光纖纜10m
測量軟件
儀器箱
儀器操作說明書
選配件：
pentagonal prism 3“ (50x50x50 mm)/五棱鏡
stable tripod, incl. holder and magnetic plates for TR./REC./三腳支座
|
|
|
