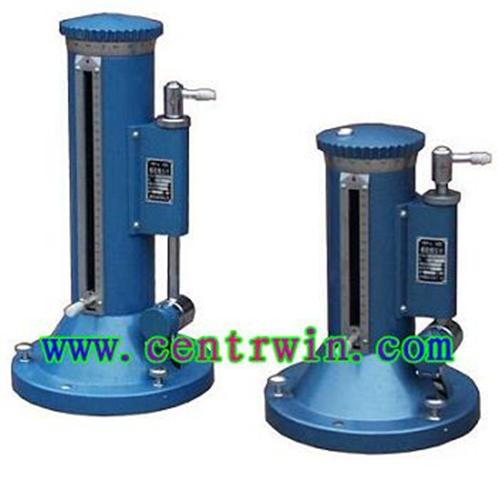

補償微壓計
型號：HY-ZYJB-1500 |
貨號：ZH7234 |
產品簡介:
補償微壓計用于測量非腐蝕性氣體，壓力范圍小于2500Pa的正壓、負壓、及差壓的測量，也可用來校準其它壓力計。
結構簡述:
補償微壓計由微調部份,水準觀測部分,反光鏡部分及外殼部分組成.
1.微調部分—由刻有200等分的微調盤,固定在長螺桿上,長螺桿動，水匣作上升或下降運動，在水匣靜壓可接嘴上裝有示度準塊，示度準塊在度板及字板中間移動來指示出水匣的位移高度。
2.水準觀測部分—在觀測筒內裝有水準頭，以觀測由動壓管受壓力后觀測筒內液面的變化。
3.反光鏡部分由一個反光鏡固定在鏡殼上，反光鏡面反射觀測筒內的水準頭與液面的接觸情況，使水準頭尖與其倒影的影尖相接表示微壓計讀數調整“基點”
4.外殼部分—由殼體及橫擔支持長螺桿，在殼體上裝有水準泡及調節螺釘，以調節微壓計的螺桿及動壓管的垂直。
，參數：
規 格-1500~+1500Pa
，分度值:0.01mm
基本誤差:±0.8Pa
外形尺寸:(D×H) 230×322mm
重 量:5kg
|
|
|
