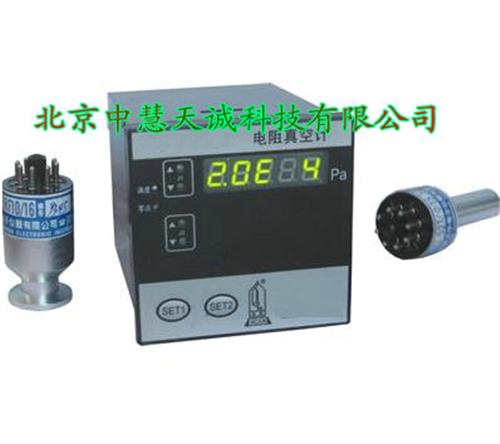

產品簡介： 本儀器是采用電阻絲在真空系統中的熱傳導原理與真空系統壓力值的變化的有關的轉換原理進行測量，其采用數據采集系統及線路，用于從大氣壓值0E5Pa-1.0E-1Pa范圍內的真空度測量和控制。 儀器采用金屬電阻規管，在對真空泵、真空冶煉、真空浸漬、空調冰箱生產線等工業和科研使用。 注：非維修人員勿打開機箱帶電觸摸。 工作原理： 該真空計采用熱導電阻式真空規。電阻真空計（皮拉尼真空計）。 電阻式真空規（皮拉尼真空計）是以電流的熱絲溫度是隨真空（壓力）而變化的。由于溫度的改變導致熱絲電阻的變化。因此用測量電阻的變化來測量真空度。 電阻真空計由電阻規和電子學電路組成，電路完成電阻規熱絲定溫功率調節，及隨真空變化的測量橋路電壓信號的采樣，放大，經A/D轉換，處理器非線性處理、運算后通過顯示器顯示參數； 電阻規傳感絲冷態電阻值（86.5Ω±1.7Ω） 普通電阻規適用于真空系統。 電阻規可承受規定壓力的正壓。 真空度測量范圍（對干燥空氣或氮氣） 可測范圍：1.0×10^5～1.0×10^-1Pa 在6.5×10^3～5.0×10^-1Pa不大于測量值的±30%。 控制范圍：5.9×10^3～5.1×1.0^-1Pa 控制輸出模式：繼電器觸點通、斷輸出。每一組輸出為一對常閉和一對常開，在未對真空計進行設計時，真空度大于9.0×10^-1Pa，輸出的設定常閉和常開將自動轉換。 控制負載：AC220V/1A（DC28V/5A） 工作電源：AC90V～260V，50Hz 環境溫度：-2℃～45℃ 相對濕度＜85% 真空計修正 A、由于電阻計使用時的環境等因素，使真空計與某個電阻計匹配，使用或使用一段時間后，要對零點、滿度進行修正。 B、由于電阻計的溫度發生5℃以上的變化時，對電阻計的滿度值進行修正。 零點修正及說明 零點修正應在真空度大于1.0×10^-1Pa時進行 將電阻計與真空系統連接，對真空系統抽真空，確認真空系統真空度大于1.0×10^-1Pa，此時真空計應顯示1.0×10^-1Pa，說明零點正確，若顯示不為此值，如顯示2.5E0或1.0E-1等，應進行修正。 其修正操作方法如下： 用螺絲刀伸入真空計前面板零點修正小孔，正時針或反時針旋轉，使其顯示1.0E-1； 順時針旋轉數字變大，逆時針旋轉數字變小。 根據真空系統而對真空計零點是否正確的確認或修正應對措施： 1、比對法：用另一臺真空計進行比對修正。 2、經驗法：根據真空系統確認，如，采用旋片式機械泵對真空系統抽真空，真空計顯示值為1.5Pa左右，說明真空計零點基本正確。 真空狀態下，由于環境溫度等因素的影響，零點容易漂移，若一般能顯示在1.0E-1……5.0E-1內，屬于基本正常。 滿度修正及說明 滿度修正應在大氣壓狀態下進行，在零點確認正確或經修正正確后，對真空系統放氣，大氣壓下，真空計顯示1.0E5，說明滿度正確。若顯示不為此值，如顯示6.0E3或是HHE5，應進行修正，其修正操作方法如下： 用螺絲刀伸入真空計前面板滿度修正(大氣壓)小孔，正時針或反時針旋轉，使其顯示1.0E5即可(有的地方可以將其調到8.0E4)。 順時針旋轉數字變大，逆時針旋轉數字變小。 上述不能對真空計進行零點確認或修正,因此真空計在使用或使用一段時間后，對其滿度修正。 大氣壓(常壓)狀態下由于空氣分子密度大，其滿度值穩定時間較長，同時存在漂移，若一般能顯示1.0E4……9.0E4屬于基本正常。 控制功能及設置方法 控制功能 控制功能是自動或半自動真空設備的功能，通過真空計的繼電器觸點通，切斷真空設備的真空泵或閥門等設備的電源，進行真空設備的自動或半自動工作模式。 在真空測量段，設備真空控制點或區間控制值。 該真空計定義上線值比下限值數值小，上限真空度比下限真空度高(如:上限值為5.0E1，下限值應為6.0E1……2.0E2等)。 該真空計的控制功能為選配功能，選裝了此功能的真空計其前，后面板對應按鍵。 設置方式 設置通過前面板設定按鍵完成 設定在真空計開機后，應立刻進入設定操作，5秒后真空計自動進入測量狀態； 操作方法如下： 上限值設定： 按下”設定1”按鍵手不松開并保持,”設定1”上限燈亮，開始顯示0.0E-1，顯示值開始變化，顯示系數加1，逢10指數加1，顯示過程如下： 當顯示到要設定上限值時，停止按鍵“設定1”，上限值設定完成。 下限值設定： 按下“設定1”按鍵并保持，“設定1”下限燈亮，顯示值將從上限制開始增加，其增加過程同上，當增加到所要設定下限值時，停止按鍵“設定”，下限值設定完成，此時設定完成。 點控值設定： 如果上限值設定完成后不再次按下“設定1”按鍵，不設定下限值，則可使上限值作為點控值，下限不起作用。 “設定2”“設定3”……“設定n”操作與上述相同。 5秒鐘后真空計進入測量狀態，并顯示真空度值。 如果關閉控制點： 按下“設定”按鍵，當顯示0.0E-1時，停止按鍵，則相應控制點被關斷。 如果顯示控制點 當開機5秒后，真空計進入測量狀態，可按下相應”設定”按鍵。真空計將重復顯示上、下限設定值。 真空計的設定值具有掉電記憶。 控制輸出： 當真空計檢測真空度到某設定值上限，控制輸出繼電器動作（即觸點通、斷），同時上限燈亮（即對應的J1或是J2燈亮）；若真空度下降低于此設定上限值時，上限燈滅，但繼電器保持不動作（點控時動作），當真空度再繼續下降到設定下限，下限燈滅，此時繼電器動作，恢復原態。
|
