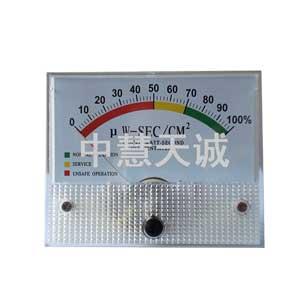

產品簡介： 1.板表上配紅、黃、綠三種顏色的強度指示，當紫外線強度在70%-100之間時，指針指在綠色強度正常工作范圍； 2.當紫外線強度在50%-70%之間時，指針指在黃色強度警告工作范圍； 3.當紫外線強度在50%以下時，指針指在紅色報警工作范圍，同時報警狀態有一對繼電器干接點輸出； 4.有PLC、工控機等設備采集的輸出接口，即0-5V模擬量輸出信號（可調）。 產品特點： 1.紫外線傳感器： 采用紫外光電二極管，對紫外線210-380nm波段輻照強度進行檢測。 2.分體式：傳感器、控制器、板表分離。 3.安裝：傳感器探頭采用螺紋連接方式，板表（80×64mm）采用兩顆螺釘固定在電控箱面板上；控制器采用安裝在導軌上。 4.調試：調節W3電位器，使IN和GND間電壓輸出為5±1% V。 5.維修：當數顯表顯示在50%及以下時，提醒紫外線強度不足，需要清洗玻管、探頭或者換燈管。 規格參數 工作電壓：AC220V±10%； 顯示強度：相對強度； 顯示精度：0.1%； 探頭儲存溫度范圍：-55℃～+125℃； 探頭工作溫度范圍：-55℃～+70℃； 尺寸： 探頭尺寸：M26×2mm（可根據客戶要求定制）； 板表外形：80×64mm； 板表開孔：Φ60mm； 控 制 器：118×72×37mm； 安裝方式：導軌安裝； 安裝測試 運行：安裝好紫外線儀器器和強度監測儀探頭，并接通進、出水路，然后接通燈管電源，待燈管工作穩定后（15～20分鐘）再進行調節。 輸出調節：調節電位器W3，使IN與GND間電壓輸出為5±1%V。由于渾濁度、傳感器與燈管距離等不同，可能調節W3不能使其輸出電壓達到5V，此時，應將輸出電壓調節到MAX高值為止（如果是采用PLC接入此電壓的，可以將量程定為2.5V或1.25V）。 顯示調節：調節電位器W3，使數顯表顯示100.0。 報警調節：W2為報警繼電器動作點調節電位器，出廠時，已將紫外線強度降到50%左右為繼電器默認動作點，可以根據具體需要自行調節報警點。（不推薦用戶自行調節電位器W2）。
|
