智能投影式玻璃瓶垂直軸偏差測量儀
型號：SKB-RZPC-20 |
貨號：ZH8448 |
產品簡介:
由于玻璃瓶制造，的特點,其外形往往隨其料性、成型溫度和壁厚不勻收縮等影響，一般都不十分規則。采用直接夾持瓶子底部的圓周測量垂直軸偏差值的方法，所得結果重復性很差，與瓶子在啤酒飲料廠的灌裝線上實際工況也不相同，不能體現瓶子的真實情況。

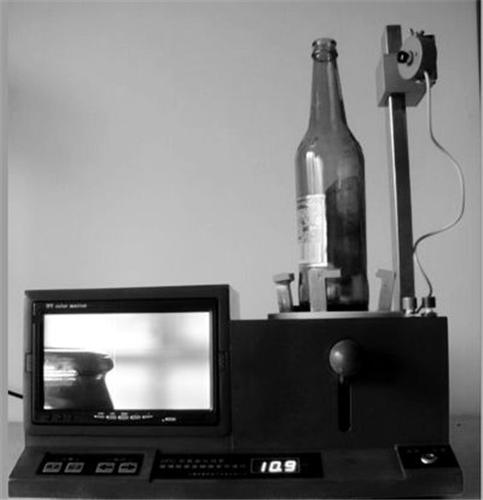

玻璃瓶垂直軸偏差測量儀在測量時不夾持瓶子；儀器上特制的定中心彈簧裝置把瓶子自然地豎立在轉盤中心，垂直立柱靠瓶口邊緣外側部分固定CCD攝像頭，。轉動瓶子下的轉盤時，在顯示器上可以看到瓶口邊緣投影的擺動。通過測量該左右擺動的，幅度就可以在數碼管上讀出該瓶的垂直軸偏差值。
1.中心定位的重復性較好
2.采用投影的方法，瓶子無外力的作用可處于自然狀態
3.使用微機，，減少由于光學系統和電子掃描電路產生的非線性誤差；提高測量精度。
4.，國標GB4544-1996和GB8452-87
，指標：
偏差測量范圍：大于12 mm
被測瓶子高度：<400mm
測量顯示誤差：2%FS±0.1mm
允許環境溫度：0～40℃
電源消耗功率：AC220V 20W
外形尺寸：360X260X680mm
|
|
|
