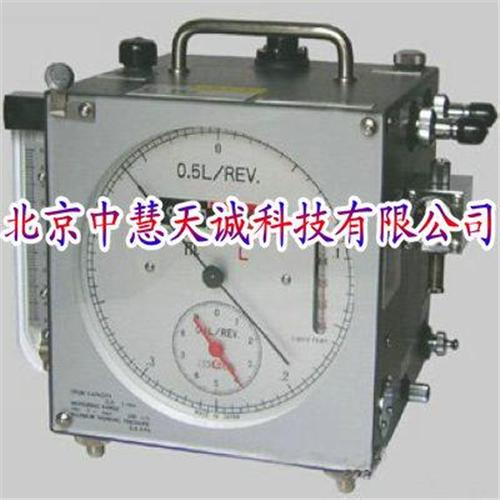

濕式氣體流量計0.5L日本
型號：W-NK-0.5A |
貨號：ZH9693 |
產品簡介:
0.5L濕式氣體流量計是其針對低壓小流量的測量任務而設計的濕式流量計，適用于非腐蝕性氣體。密封液體可選用干凈水或溶劑。
從進氣口的氣體充滿液面上部的計量室,經過渦輪鼓且保持無泄漏的狀態下,從進氣口流向出氣口。由于反復進行以上動作,通過鼓軸循環運動,計數器和模擬指針會顯示累計流量值。
實驗.環境測量用；計量鼓:不銹鋼(SUS304) 切削加工零件:黃銅(C3604BD) 連接部位:焊錫連接。
從進氣口的氣體充滿液面上部的計量室,經過渦輪鼓且保持無泄漏的狀態下,從進氣口流向出氣口。由于反復進行以上動作,通過鼓軸循環運動,計數器和模擬指針會顯示累計流量值。
工作原理:
濕式流量計測試室內注入液體(水或油)同時安裝有轉子,轉子被設計成分為 4~5 個測試腔并浸泡在液體中。被測氣體由進氣口進入,充滿轉子,然后通過螺旋形的氣路通道排出。具體轉子的容積是確定的,而且氣路完，密閉,%任何泄漏損失,計數器即可根據其旋轉的情況，地計算出所測氣體的流量。
，指標：
量 程：0.016~5L/min(1~300L/h)
轉子容積：0.5L
每轉讀數：0.5L
分 辨 率：1mL
脈 沖 率：10mL/p
接口直徑：Ф9.5
圧力損失：300Pa
圧力范圍：-10kPa-10kPa
外形尺寸：288*198*435mm
重 量：5kg
注 水 后：7.4kg
|
|
|
