自動數粒儀/種子計數器
型號：TZYE-1 |
貨號：ZH9725 |
產品簡介:
數粒儀可對%種主要糧食作物，如稻、麥、高粱玉米等顆粒進行自動計數，在農科院（所）農業大專院校、種子系統，糧食部門中、考察種子指標，測量千粒重有%應用。
，參數
尺寸長×寬小于12×4毫米（小顆粒）
計數精度：±4/1000以速度而定。（標準偏差）
計數速度：小顆粒大于1000粒/3分鐘；大顆粒500粒/3分鐘
計數容量：1~9999由四位LED數碼管直接讀數
自校頻率：f=1~2HZ f=10~20HZ
預置自停：1~9999當中任意數值，置0000不計數
外接電源220~±20V~50HZ功率小于20瓦，接地，
儀器尺寸：304×234×180毫米
工作環境：大氣壓力：750±30毫米汞柱
環境溫度0℃~40℃
相對濕度：20℃時小于80%
連續使用時間：大于四小時
儀器功能：電路自校，任意計數，預置自停，抽門與送料自鎖。
工作原理
電磁振動盒使種子逐粒排隊送料，落入光電轉換槽后形成光電脈動，經放大整形倒相后送入計數電路，以L(fǎng)ED數碼管顯示讀數。預置用拔盤開關，當計數到預置數后，停止送料，停止記數。儀器設有自校頻率，便于檢查計數電路及預置的正確性
電磁振動送料裝置：種子放在料盤上，料槽成螺旋形。
在螺旋槽上升的種子，到達落料口落下，通過光電轉換區投影到硅光電池上產生電流變化，經脈動放大整形后得到光電計數脈動，送入計數電路計數顯示。
計數顯示電路采用雙BCD加計數器，并以7段鎖存/譯碼/驅動器，譯碼后驅動共負，LED發光數碼管顯示，四位數的LED輸入端串入限流電阻，使筆劃亮度均勻。計數輸入端有時鐘端（CL），時鐘允許端（EN）和復位端“R”，個位數時EN=“1”（高壓平）計數脈動由“CL”輸入，正跳變觸發，后面三位均是CL=“0”（低電平）由EN輸入，負跳變觸發。
預置自停電路的控制信號由開關二，管，指輪拔盤開關與四輸入端的與非門聯接，當拔盤預置數與計數數字相符時，繼電器吸合，從而切斷計數輸入，使計數輸入端接地，停止送料，LED顯示出預置數字。

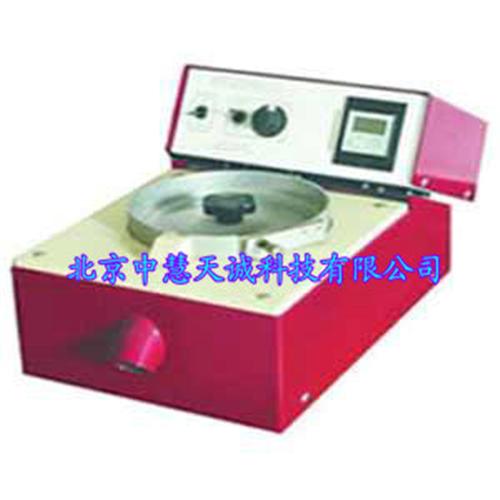

儀器外形
送料旋鈕
自校旋鈕
數碼管
電源開關
復零計數開關
預置拔盤
卸料盤旋鈕
料盤
保險絲
盛料抽門
大顆粒出粒口
|
|
|
