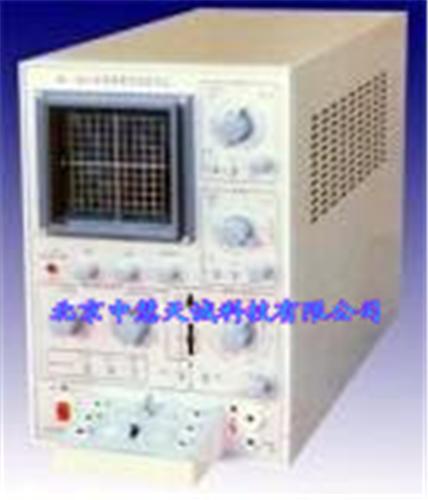

產品簡介: 半導體管特性圖示儀是測量半導體器件直流及低頻參數的儀器，通過示波管屏幕及標尺刻度，反映器件的特性曲線，用于半導體器件生產廠進行半導體器件的檢測。 本儀器測量電流20A，電壓5000V，集電極掃描電壓分20V、500V及5000V（直流）。根據輸出電流的增加輸出形式從低速（100Hz）到高速（500Hz）。在PNP與NPN型管進行轉換時，零點自動移位。 規格參數： X軸系統 工作方式：分集電極電壓(Vc)，基極電壓(Vb)，二極管電壓(Vd)和階梯信號四類 位移范圍：大于10度 集電極電壓偏轉因數：20mV/度-20V/度，1-2-5序共10擋，誤差≤±3% 基極電壓偏轉因數：20mV/度-1V/度，1-2-5序共6擋，誤差≤±3% 二極管電壓偏轉因數: 100V/度-500V/度，1-2-5序共3擋，誤差≤±3% 階梯信號偏轉因數: 1階/度，誤差≤±5% Y軸系統 工作方式：分集電極流(Ic)，三端穩壓電路輸出電壓，和階梯信號三類 位移范圍：大于10度 集電極電流偏轉因數：10uA/度-2A/度，1-2-5序共17擋，誤差≤±3% 三端穩壓電路輸出電壓：1V/度-5V/度，1-2-5序共3擋，誤差≤±3% 階梯信號偏轉因數：1階/度，誤差≤±5% 階梯信號源 工作方式：分恒壓源和恒流源兩類 極性：正或負 階梯電流源：1mA-200mA/階 1-2-5序共17擋，誤差≤±5% 階梯電壓源：20mV/度-1V/度 1-2-5序共6擋，誤差≤±5% (源內阻100Ω) 1-10 連續步進 集電極掃描電源 額定電壓范圍及容量： 0-20V，20A 0-500V，0.5A 0-5000V，0.002A 極性：正或負 方式： 0-20v范圍 (Y軸 0.001~5mA/度) 100Hz 0-20v范圍 (Y軸 10~50mA/度) 500Hz 0-20v范圍 (Y軸 0.1~0.5A/度) 100Hz間歇(8mS)掃描 0-20v范圍 (Y軸 1~2A/度) 50Hz間歇(18m)掃描 0-500v范圍 (Y軸 0.001~5mA/度) 100Hz 0-500v范圍 (Y軸 10~50mA/度) 100Hz間歇(8mS)掃描 0-5000v范圍，直流 顯示系統 工作面：80mm×80mm(標尺) 分度：1度(X)=8mm 1度(Y)=8mm
|
