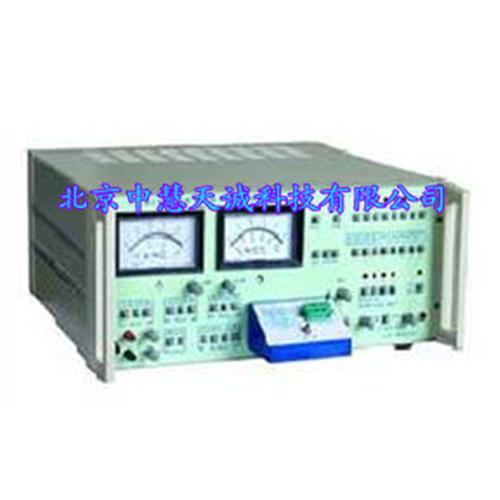

運算放大器測試儀
型號：NIBJ-3190A |
貨號：ZH9817 |
產品介紹:
本儀器采用輔助放大器的測量方法，是目前，普遍采用的一種測試方法具有穩定性好，精度高，范圍大等特點，可對%種單運放，多運放的常用參數進行測量。
，參數經內部運算，線形化刻度，電表直讀。
儀器設有好壞判別可使用"自動"，"手動"選擇項目進行測試。
，指標
DUT電源電壓： 輸出電壓±（2-30）V , 工作誤差<±3%
靜態功耗電流IPC：0-1 MA，0-5MA， 0-15MA 工作誤差：<±3%
輸出電壓幅度+VOP：+（0-30）V 工作誤差：<±3%
開環電壓增益AVD（分三擋）：50-80DB，60-100DB，80-120DB 工作誤差：<±3%
共膜抑制比Kcmr（分兩擋）：60-100DB，80-120DB 工作誤差：<±3%
輸入失調電壓Vio（分三擋）：0-5MV，0-10MV，0-50MV 工作誤差：<±3%
輸入偏置電流Iib（分四擋）：0-100nA,0-500nA,0-1uA,0-10uA 工作誤差：<±5%
輸入失調電流Iio(分四擋）：0-100nA,0-500nA,0-10nA,0-10nA 工作誤差：<±5%
除以上參數外儀器還備有三項：
差模傳輸特性波形輸出
共模傳輸特性波形輸出
轉換速率SR波形輸出
隨機附件：
使用說明書，單運放測試插件，多運放測試插件。
|
|
|
