產品簡介:

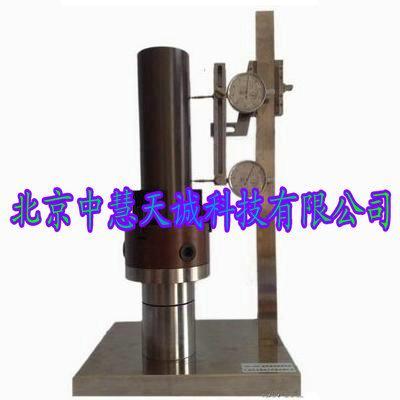

瓶坯垂直度偏差測試儀可測多個項目的指標，當該儀器用上面表時，可測瓶子頸部的擺動幅度（頸部彎曲程度），讀數值為百分表指針的擺幅MAX值和MIN值之差；當兩個百分表同時使用時，可測瓶子底部與頸部的垂直度，也可測瓶子彎曲度，（原理：二個圓心點確定一條直線）。讀數值時上表擺幅代表上值，下表擺幅代表下值，因?yàn)槠孔拥撞亢皖i部一般不可能很垂直，所以每個百分表代表一個位置的彎曲度；當兩個百分表同時測量時，可以對瓶子的綜合指標進行判定。 測量范圍： 高度：100-320mm 直徑：60-125mm 誤差：≤0.10mm 分度值：0.01mm 儀器組件：儀器由約14個小部件組成。 使用方法： 1.按照組裝圖紙將儀器相關的配件組裝并調使好，并鎖緊相關的固定螺絲。 2.檢測裝置的垂直度，自檢垂直度完成后，可進行瓶子的垂直度檢測。 自檢方法： a.將卡爪調到內經約85mm位置，然后將芯軸放置于卡爪內，讓芯軸垂直于卡盤平面。 b.用扳手旋動卡盤螺栓，使卡爪內經夾持到芯軸的外圓擰緊。 c.調整表托距離，使百分表觸頭碰觸到芯軸的外圓，指針過0.5mm。 d.旋轉卡盤，使芯軸轉動，指針的擺動幅度≤0.20mm，自檢程序完成。 3.根據瓶子底部直徑，調整卡爪的距離，然后將瓶子放置于卡爪間，輕旋扳手，使卡爪剛好夾持住瓶子的底部。 4.根據需要，調整表架的高度，根據表盤的下部接觸到卡爪所鋁片的上約5mm位置，然后將表盤固定螺絲擰緊。 5.根據所測瓶子的高度的形狀，調整表的角度及滑動槽的百分表，然后將表固定螺絲擰緊。 6.用手旋轉卡盤工作臺，根據百分表上指針擺動的幅度，確定所檢瓶子的垂直度數值。
|
