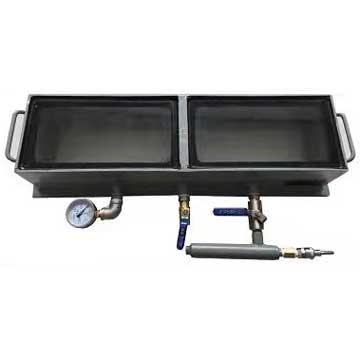

真空試漏法油罐底板焊縫真空檢漏盒
型號：SGT-10A |
貨號：ZH9981 |
|
產品簡介: 真空試漏法油罐底板焊縫真空檢漏盒采用薄板做成無底的長方形盒子，盒頂部鑲嵌一塊厚玻璃，盒底四周邊沿包有海綿橡膠，使盒子扣在底板上。盒子上裝抽氣短管和進氣閥。試驗焊縫時，先在焊縫上涂肥皂水，再將真空盒扣上，用真空泵將盒內抽成55kPa的真空度，在-70KPa以上；觀察盒內有無氣泡出現，如有氣泡，應作出標志加以焊補。 罐底焊縫真空檢漏盒抽空器常被用來檢查油罐焊縫，圓周焊接部分，不常用于整個罐底。 罐底焊縫真空檢漏盒抽空器安裝在真空箱外部，通過0.5MPa的壓縮空氣產生的負壓值，一般在-70KPa以上，實現焊縫的真空檢漏試驗。 結構特點： 罐底焊縫真空檢漏盒抽空器是一個三通結構，吸氣口垂直或采用多角度，一般材質為碳鋼，接口規格為4分外絲聯接；出口連通大氣；負壓值在-70KPa以上，適用于真空盒試驗裝置。 使用方法： 1.如用戶有真空泵抽真空的話，可直接選用檢測盒即可，不用真空噴射器； 2.如采用壓縮空抽真空檢測的話，須采用檢測盒和真空噴射器一起使用； 3.檢測盒底部采用真空橡膠密封條進行密封。 4.焊縫檢測長度600mm。 5.檢測盒視窗為鋼化玻璃。 6.檢測盒配有放氣閥（1/2"）、真空表 7.外形尺寸：700*230*150mm 一套包含：真空盒、密封條、放空閥、真空表、真空噴射泵
|
|
|
