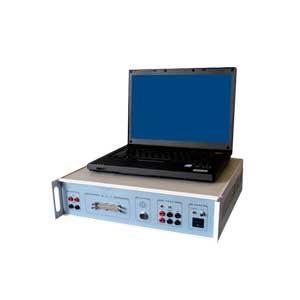

產品介紹： 電路在線維修測試儀可在線檢測多種類型的電路板；并將故障定位到集成電路、元件、端口或電路結點上；系統集成了多種器件的數據，輸入器件型號可進行器件功能以及性能測試。 功能特點： 1.雙探頭、雙板對比測試，用于相同電路板診斷測試； 2.自動識別被測試電路連接情況、并自動修改測試代碼； 3.數字器件閾值電平可調； 4.模擬特征分析、端口模擬特征曲線故障診斷分析測試； 5.三端器件（三極管、穩壓管、可控硅、場效應管等）的測試； 6.電容C、電阻R、電感L定性定量測試：在掃描電壓、電流、頻率下可測試電容量（阻抗、電感量）及漏電阻值； 7.對測試數據圖形顯示、聲音提示功能：當測試在誤差范圍內，將聲音提示； 8.自動識別、調整（自動選檔功能）：自動識別調整測試輸入阻抗，匹配測試參數。 規格參數： 數字通道：80+8路（8路數字通道是總線隔離通道，用來隔離數字電路里總線的） 模擬通道：80路（80路模擬單通道屬性，可雙探棒對比測試，可提取2個20腳的器件） 其它通道：2路探棒掃描通道、2路脈沖觸發通道（測試分立元件、端口、結點、集成塊、三端、兩端器件等） 測試范圍：5V邏輯器件 數字信號： 驅動電平幅度：5V邏輯電平（高電平>3.5V、低電平< 0.8V ） 后驅動電流：>200mA 測試速度：分1Ktv/S、5Ktv/S、20Ktv/S、45Ktv/S四檔 環境識別：11種狀態 閾值電平：TTL（緊、松），COMS（緊、松）、自定義閾值電平可調 加電延遲：7檔可選 手動加電：程控電源可選 輸出電源：5V/4A 模擬信號： 波形類型：正弦波/三角波/鋸齒波 波形失真度：<2% 掃描電壓：±1V～±28V內 以0.5V 的增量可調 頻率范圍：1Hz～16KHz內，30檔可選 輸出阻抗：100Ω、1KΩ、10KΩ、100KΩ四檔可選 電流范圍：150mA 觸發脈沖：8種觸發方式（6種與掃描信號同步） 脈沖幅度：±1V～±28V內
|
